初中物理知识点：家庭电路的连接

连接方法：
所有家用电器和插座都是并联的。而开关则要与它所控制的用电器串联。

家用电路的作用及连接方式：
1．供电线路
家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。

2．电能表
位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；
作用：测量用户在一定时间内消耗的电能；
铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kW?h是指每消耗1kW?h的电能，电能表的表盘转1500转；
读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。

3．总开关
位置：在电能表后，保险丝之前；
连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。

4．保险丝：
作用：在电路电流过大时，自动熔断，切断电路；
材料：电阻率较大而熔点较低的铅锑合金制成；
原理：根据焦耳定律Q=I²Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；
选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。

5．用电器作用：
连接家用电器，给可移动家用电器供电；
位置：在保险丝后；
连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；
控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。

6．插座作用：
在家庭电路中插座是为了给可移动电器供电；
种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；
三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。

规律总结：
家庭电路的组成：常见的家庭电路一般由进户线、电能表、总开关、保险设备、用电器、插座、导线等组成。进户线分为火线和零线，它们用试电笔来判别，能使试电笔的氖管发光的是火线，不能使氖管发光的是零线。(试电笔金属螺帽应与手接触)（左零右火）

家庭电路安装图的画法
1．家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。

2．电灯安装时，零线、火线并排走，零线直接进灯座。火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。

3．插座安装时，两孔插座左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。

4．插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。

试电笔
1．试电笔是用来辨别火线和零线的工具。构造：由笔尖金属体、大电阻、氖管、弹簧和笔尾金属体等组成。如图甲所示。

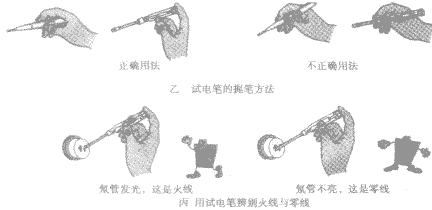

2．使用时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光；若笔尖接触的是零线，氖管就不会发光。(如图乙、丙所示)
3．使用试电笔时，切不可用手直接接触笔尖金属体，这样人会触电。
4．检查电路故障时，用笔尖接触导线，若两根导线都不发光，表明火线断路；若两根导线都发光，表明零线断路

插座和电灯的接法

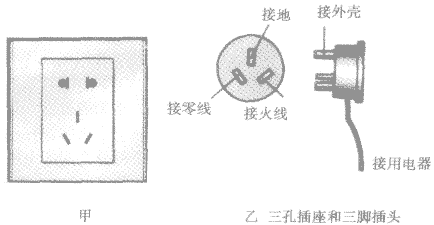

1．插座：插座可分为两孔插座和三孔插座。如图甲所示。两孔插座：左孔接零线，右孔接火线。三孔插座：左孔接零线，右孔接火线，中间上端的孔接地线。这样用电器的金属外壳即便带电，电流也会流人大地，不致对人造成伤害。国家规定：带有金属外壳的家用电器，其金属外壳必须接地，也就是必须使用三孔插座和三脚捕头。如图乙所示。

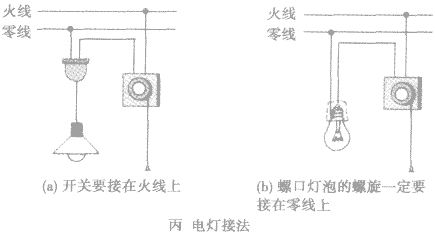

2．用电器：以电灯为例，电灯接入电路时，灯座两个接线柱一个接火线，一个接零线，控制电灯的开关一定要安装在火线上，这样做是为了安全。螺口灯座允许接在零线上，绝不许接在火线上。
