高中物理知识点：实验：测绘小灯泡的伏安特性曲线
逍遥右脑 2015-12-31 11:06
实验目的：
1、描绘小灯泡的伏安特性曲线。
2、理解并检验灯丝电阻随温度升高而增大。
3、掌握仪器的选择和电路连接。
实验原理：
1、根据部分电路欧姆定律，一纯电阻R两端电压U与电流I总有U=I?R，若R为定值时，U—I图线为一过原点的直线。小灯泡的灯丝的电阻率随温度的升高而增大，其电阻也就随温度的升高而增大。而通过小灯泡灯丝的电流越大，灯丝的温度也越高，故小灯泡的伏安特性曲线（U—I曲线）应为曲线。
2、小灯泡（3.8V，0.3A）电阻很小，当它与电流表（0.6A）串联时，电流表的分压影响很大，为了准确测出小灯泡的伏安特性曲线，即U、I的值，电流表应采用外接法，为使小灯泡上的电压能从0开始连续变化，滑动变阻器应采用分压式连接。
3、实验电路如图所示，改变滑动变阻器的滑片的位置，从电压表和电流表中读出几组I、U值， 在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U-I图象。
实验器材：
小灯泡（3.8V，0.3A），电压表（0-3V-15V），电流表（0-0.6A-3A），滑动变阻器（20Ω），学生低压直流电源，电键，导线若干，坐标纸、铅笔。
实验步骤：
1、如图所示连结电路安培表外接，滑线变阻器接成分压式。电流表采用0.6A量程，电压表先用0～3V的量程，当电压超过3V时采用15V量程。
2、把变阻器的滑动片移动到一端使小灯泡两端电压为零
3、移动滑动变阻触头位置，测出15组不同的电压值u和电流值I，并将测量数据填入表格。
4、在坐标纸上以u为横轴，以I为纵轴，建立坐标系，在坐标纸上描出各组数据所对应的点。（坐标系纵轴和横轴的标度要适中，以所描图线充分占据整个坐标纸为宜。）将描出的点用平滑的曲线连结起来，就得小灯泡的伏安特性曲线。
4、拆除电路、整理仪器。
注意事项：
1、实验过程中，电压表量程要变更：U<3V时采用0—3V量程，当U>3V时采用0—15V量程。
2、读数时，视线要与刻度盘垂直，力求读数准确。
3、实验中在图线拐弯处要尽量多测几组数据（U/I值发生明显变化处，即曲线拐弯处。此时小灯泡开始发红，也可以先由测绘出的U—I图线，电压为多大时发生拐弯，然后再在这一范围加测几组数据）。
4、在电压接近灯泡额定电压值时，一定要慢慢移动滑动触头。当电压指在额定电压处时，测出电流电压值后，要马上断开电键。
5、画u—I曲线时不要画成折线，而应画成平滑的曲线，对误差较大的点应当舍弃。

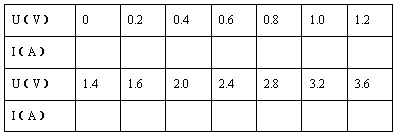

实验数据记录和处理：
